바이패드(biped) 리깅 세팅

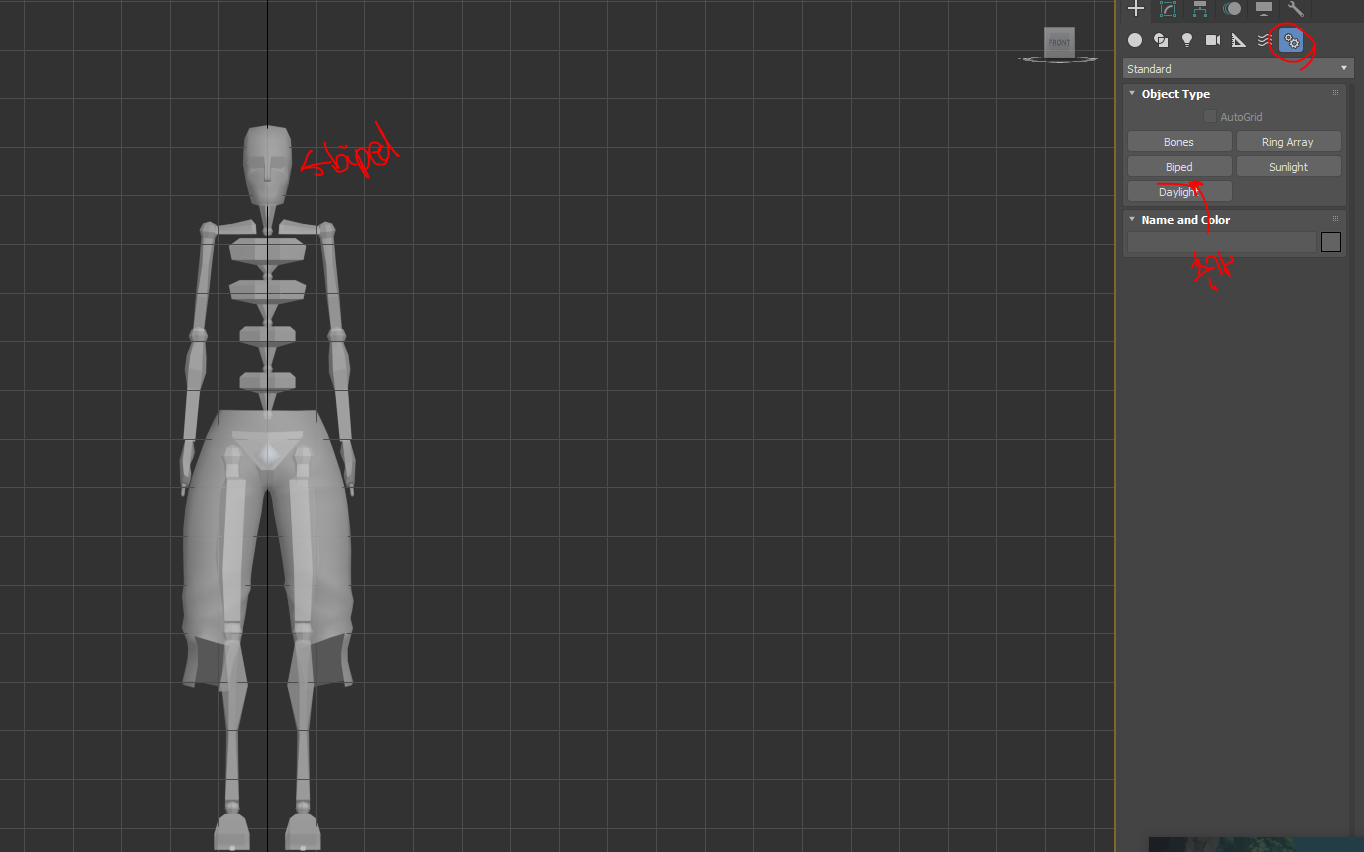

맥스 오브젝트 추가하는 곳에서 맨 끝 부분으로 가면 바이패드 (biped) 가 있다.

이걸 추가

이 괴상한 아저씨 같은 게 바이패드

바이패드 골반이 되는 삼각모양 본(bone) 부분을 와이어프레임 또는 엑스레이 단계에서 보면

다이아몬드 모양 오브젝트가 있는데, 이게 바디의 중심인 코어 (core)

더블 클릭하면 바이패드 전신이 다 선택된다.



*F3 : wireframe mode

*Alt + X 키 : X-ray mode (활성화 안 될 경우 뷰포트 - 우클릭 - object properties - by layer 체크 해제 - seethrough 체크)

그 다음에 바이패드 관련한 설정값을 변경할 땐, 우측 탭의 4번째 아이콘을 클릭하면 되고,

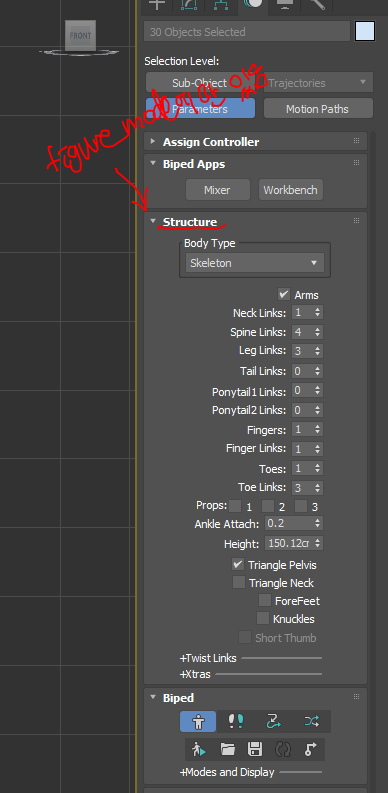

바이패드를 수정할 때는 Biped 탭의 첫번째 아이콘, figure mode를 선택한다.



figure mode가 활성화되면 structure 라는 탭이 생성된다.

---

structure 탭의 가장 위에 있는 body type.

순서대로 skeleton, male, female, classic

주로 skeleton과 classic을 많이 사용하는 듯 하다.

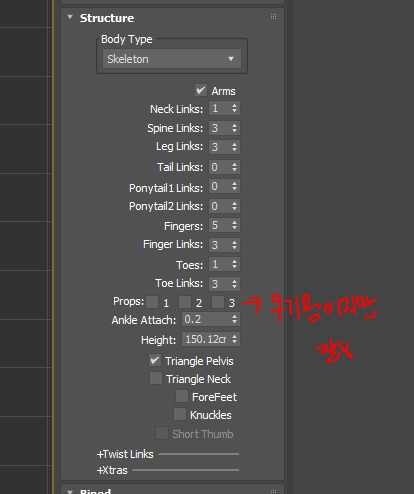

structure tab의 수치값들에 변동되는 부분들 체크.



Arms : 팔의 유뮤

Neck Links : 목 관절의 갯수 (일반적으로 1개, 요괴/크리처 사용 시 갯수 증가)

Spine Links : 척추 관절의 갯수 (일반적으로 3~4개)

Leg Links : 다리 관절의 갯수 (보이는 건 2개처럼 보이나 기본이 3개, 최대 4개)

Tail Links : 꼬리 관절의 갯수 (수인 또는 동물을 만들 때 사용)

Ponytail1 Links / Ponytail2 Links : 머리카락 관절의 갯수 (두 개가 가운데에 생성되므로, 양갈래 사용 시 이동 필요)

*대체로 머리카락에 관절을 심기까지 하지는 않음.

Fingers : 손가락의 갯수 (기본 1개 생성되어있으나, 사람을 만들 때는 사람과 동일하게 5개 사용)

Finger Links : 손가락 관절의 갯수 (기본 3개, 엄지손가락도 마디 3개가 맞다)

Toes : 발가락의 갯수 (발가락은 대부분 연결되어서 움직이므로 1개만 넣음)

Toes Links : 발가락 관절의 갯수 (발가락이 관절이 자유자재로 움직이지 않으므로 1개만 넣음)

Props : 무기용으로 존재하는 본이지만, 대체로 사용하지는 않음.

Ankle Attach : 발목 위치 조절, 간혹? 사용하는 경우가 있다고 함..

Height : 신장, 실제 캐릭터의 키보다 조금 커도 괜찮음.

Triangle Pelvis : 골반 관절

(*안 쓰는 때가 많음. 활성화 시 pagedown 키 - 위 척추, 다리 관절 선택된다)

Triangle Neck : 목 관절

(*활성화 시 pagedown 키 - 윗 척추 선택 후 pagedown 키 - 목&빗장뼈 선택된다)

목이 움직이면 빗장뼈도 변동이 생기기 때문에, 함께 움직여서 자연스럽게 하기 위해서 체크한다.

.

Twist Links : 자연스러운 무빙을 위해서 필요할 때가 있음.

Upper Arm : 윗팔

Forearm : 아랫팔

Thigh : 허벅지

Calf : 종아리

Horse Link : ..?



Twist Links 아래 Extras는 다른 오브젝트에게 필요할 때 사용.....

---

반쪽만 바이패드 작업 끝나고 할 일

완성한 반쪽 바이패드만 선택해준 다음에

탭 중에서 copy/paste 탭을 열어주고

+ 표시가 있는 아이콘 (create collection) 을 클릭해준 다음



그 다음에 아래 있는 ቼ 이런 포즈 같은 아이콘들 중 첫번째 아이콘 copy posture를 선택하면

아래에 선택한 바이패드는 빨간색, 안 선택한 바이패드는 파란색으로 뜬다.



이 상태에서 옆에 있는 두번째 아이콘 paste posture를 선택해준다.

그러면 제자리에 복사가 되는데, 다음으로 그 옆의 아이콘 paste posture opposite 를 눌러서

복사한 바이패드를 반대로 플립해주면 된다
